1、AOI原理：运用现代光学原理及数字摄像技术对被检测物体进行实时拍摄，通过计算机和专用软件对拍摄图像进行分析处理，自动生成检测结果。
2、AOI作用：AOI有效检测率：99%以上（人工检测率：70%左右）；
减少人工：2-4人/生产线，检测效率高；
通过SPC功能可准确无误的统计工艺缺陷，可有效管控；
稳定性远远高于人工，长期使用，综合成本可明显降低；
可提升公司综合实力，有效提高公司整体竞争力。
3、AOI优势：
1）可检项目：
DIP插件波峰焊后：锡多，锡少，锡洞，短路，引脚未出等。
SMT:缺件、错位、错件、极性反、破损、污染、少锡、多锡、短路、虚焊等。
2）强大的软件功能
◆颜色提取、统计分析 ◆字符识别（OCR） ◆颜色距离分析
◆IC桥接 ◆黑白比重分析 ◆亮度分析
◆图形相似性分析 ◆CAD数据导入 ◆SPC统计功能
◆操作级别管理 ◆ Barcode扫描 ◆离线编程
◆CAD数据功能 ◆底面自动识别检测 ◆多拼板检测
◆多机互联 ◆自建元件标准库 ◆ 可生成导出日，周，月报表
◆可连接多台维修站
3）精密的机械结构设计
◆高刚性机座，机械重心合理，运行时振动小，外观美观大方
◆精密的丝杆导轨、线轨
◆精密自动夹具，装卸PCB方便快捷
◆精湛的装配技艺，确保整机的使用稳定、长寿命。
4）、稳定的电气控制
◆伺服驱动系统，稳定成熟
◆LS成熟稳定的运动控制
◆EPIX先进的图像拍摄和处理技术
◆OMRON稳定的各种电器件，使用寿命长
◆LAAP高柔拖链电缆，使用寿命可达500-800万次
◆电路稳定，易维护，安全。
5）、科学的光源设计
◆飞利浦发光二极管
◆整体加工工艺，确保光源光照角度的准确性
◆严格的亮度检测
◆科学利用三色光原理，可使元件在不同角度呈现出本体和焊锡的不同颜色，以达到准确的检测目的.
| 功能参数 | |
| 检测的电路板 | SMT回流炉前,后电路板检查,波峰焊前，波峰焊后线路板检查。 |
| 检测方法 | 颜色提取，统计建模，全彩色图像比对，根据不同检测点自动设定其参数（如偏移、极性、短路等） |
| 摄像头 | 全彩色智能数字相机 |
| 分辨率/视觉范围/速度 | 选配：25µm/Pixel FOV :40.70mmX30.90mm 检测速度＜270ms/FOV
标配：20µm/Pixel FOV :32.56mm×24.72mm 检测速度＜260ms/FOV 选配：15µm/Pixel FOV :24.42mmX18.54mm 检测速度＜240ms/FOV 选配：10µm/Pixel FOV :16.28mmX12.36mm 检测速度＜220ms/FOV |
| 光源 | 高亮RRGB同轴环形塔状LED光源 (彩色光) |
| 编程模式 | 手动编写、自动画框、CAD数据导入自动对应元件库 |
| 远程控制 | 通过TCP / IP网络实现远程操作、随时随地查看、启动或停止机器运行、修改程序等操作 |

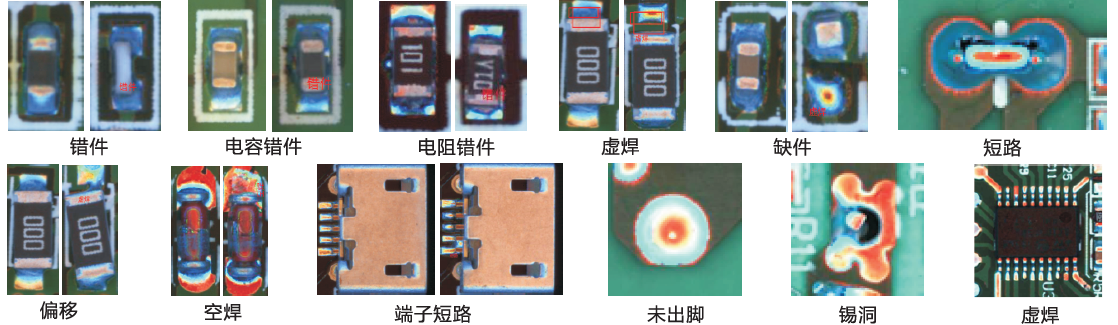

| 检测覆盖类型 | 偏移、少锡、短路、污染、缺件、歪斜、立碑、侧立、翻件、错件、破损、浮高、极性、虚焊、空焊、溢胶、锡洞、引脚未出等 |
| 特别功能 | 多程序同时运行，支持自动调取程序；可查0-359°旋转部件（单位为1°） |
| 最小零件测试 | 10µm：01005chip & 0.3pitch IC |
| SPC和制程调控 | 全程记录测试数据并进行统计和分析，任何区域都可查看生产状况和品质分析，可输出Excel、Txt等文件格式 |
| 条码系统 | 相机自动识别与传输Barcode（1维或2维码），及多Mark功能（含Bad Mark） |
| 服务器模式 | 采用中心服务器，可将数台AOI数据集中统一管理 |
| 操作系统 | Windows7 Professional |
| 检查结果输出 | 22英寸液晶显示器 |
| 系统参数 | |
| PCB尺寸范围 | 50×50mm(Min)～480×430mm(Max) |
| PCB厚度范围 | 0.3 to5 mm |
| PCB夹紧系统边缘间隙 | TOP：3.5 mm Bottom：3.5 mm |
| 最大PCB重量 | 3KG |
| PCB弯曲度 | ＜5mm 或 PCB对角线长度的2% |
| PCB上下净高 | PCB上面（Top Side）:30 mm PCB底部（Bottom Side）:60 mm |
| Conveyor系统 | 电动夹板，自动张开和收起的双边夹具、自动补偿PCB弯曲变形 |
| Conveyor离地高度 | 850 to920 mm |
| Conveyor流向 / 时间 | 皮带左进右出或右进左出 进板/出板时间：3秒 |
| X/Y 平台驱动 | 丝杆马达驱动，定位精度＜20µm； PCB固定，Camera在X方向移动 |
| 电源 /气压 | AC230V 50/60 Hz 小于0.5KVA / 不需要 |
| 设备重量 | 约580KG |
| 设备外形尺寸 | 900×1300×1550mm (L×W×H) |
| 环境温湿度 | 10～35℃ 35～80％ RH（无结露） |
| 设备安规 | 符合CE安全标准 |
仅供参考，实际使用过程中，根据需要而定制。
