一：检测内容及要求
检测工件面积：
长44.07mm*宽15.17mm*高2.05mm样件的外观检测
检测内容：
1:底部正光检测外观
2:顶部正光检测外观
3:顶部背光检测外观
注明:以上检测项目,均需要在影像下清晰可见才能检测
检测效率：每分钟检测70-90，数量根据样件送料速度。
分工段进行:按照检测内容细分检测步骤.
二： 设备组成及主要机构
1:盈泰德科技视觉检测软件
2:工业电脑
3:显示器 19寸
4:工业相机: 3套：1个底部正光 1个顶部正光 1个顶部背光
5:工业镜头:3套：3个FA工业镜头
6:专业玻璃盘
7:电磁阀
8:减速机
9:振动柜
10:进料设备(振动盘,直振,控制器)
11:出料设备（传送带，控制器）
三：1 底部正光检测方式

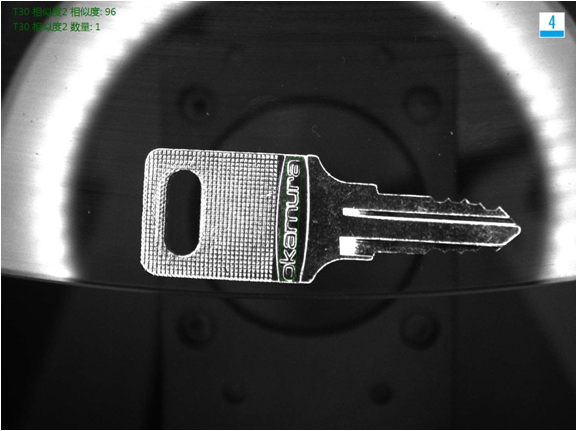

底部检测良品分析图:OK
三：1 底部正光检测方式
底部检测不良品（字符错误）分析图:NG
三：1 底部正光检测方式

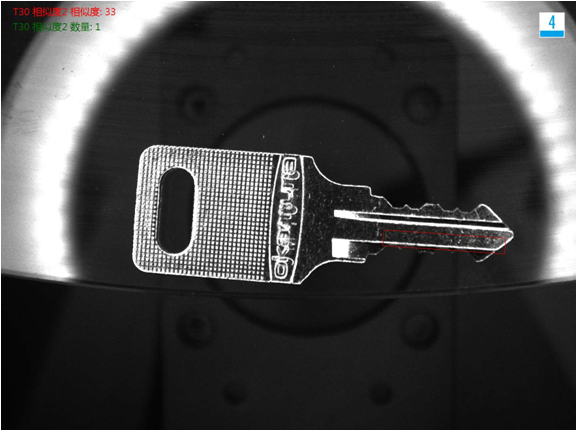

底部检测不良品（字符消失）分析图:NG
三：2 顶部正光检测方式

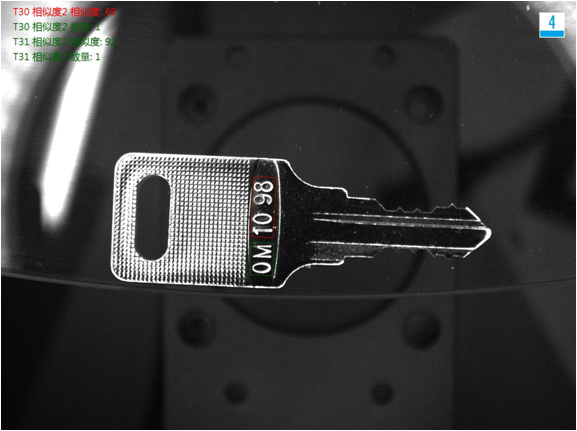

顶部检测良品分析图:OK
三：2 顶部正光检测方式

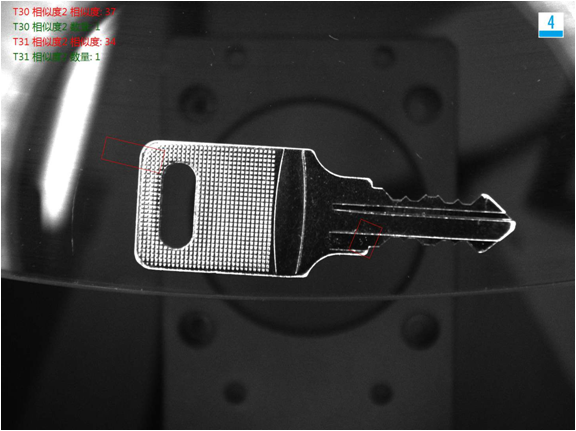

顶部检测不良品（字符刮花）分析图:NG
三：3 顶部背光检测方式

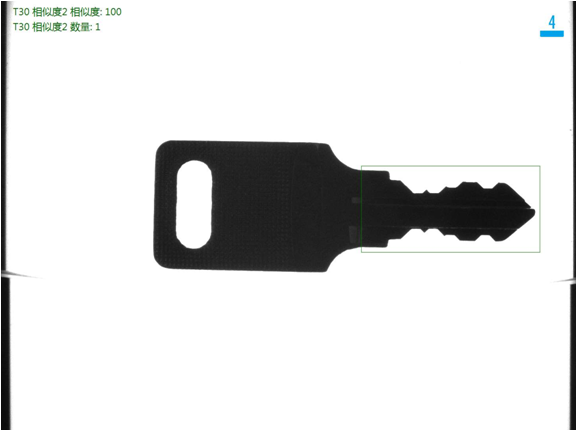

顶部检测良品分析图:OK
三：3 顶部背光检测方式

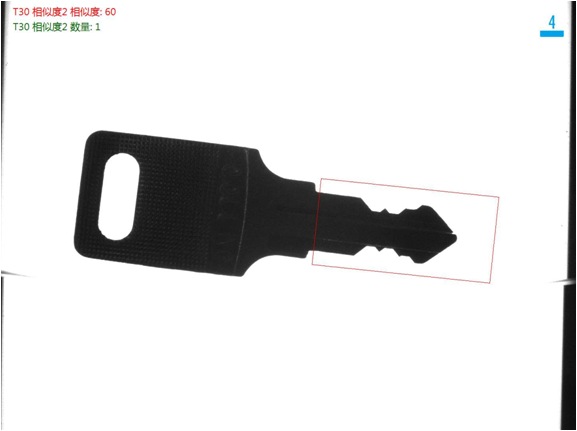

顶部检测不良品（正面歪脚）分析图:NG
四.系统安装要求:
光学筛选机放置的检测空间: 在流水线边单独安装盈泰德视觉检测系统，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA
