在现在这个工业在不断的发展,产品不断的更新的时代,优质的产品和质量是很多企业的唯一出路。

以前那些小手段,拼价格,拼质量,套关系,慢慢的,都变的有些困难了,毕竟,谁的钱都不是大风刮来的,采购也不能因为私人关系去采购一些质量一般般的东西吧。

下面要说的,是一个五金冲压件的产品质量优化方案,通过机器视觉检测系统,自动检测出有缺陷、瑕疵、刮花、压伤等不达标的产品。

通过机器视觉检测,检测效率完全碾压人工目测。

检测内及要求检测内容: 产品的外观检测

序号 检测位置 检测方式 是否可检
1 脏污 白色正光检测 可检
2 锈点 白色正光检测 可检
3 刮花 低角度蓝光检测 可检
4 压伤 低角度蓝光检测 可检
5 过治具不行 背光检测 可检

注明:以上检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。

样品图:冲压件视觉检测(五金冲压件外观视觉检测设备)-机器视觉_视觉检测设备_3D视觉_缺陷检测
二、设备组成及主要机构设备型号:YTD-T300标准检测设备 外形尺寸:900*800*1850mm 组成部件清单:

序号 部件名称 规格型号 数量
1 视觉检测软件 盈泰德 1套
2 工业电脑 盈泰德定制 1套
3 显示器 PHILIPS19”液晶显示器 1台
4 工业相机 Barsler工业相机 5套
5 相机调节模组 盈泰德定制 5套
6 工业镜头 FA高清光学工业镜头 5套
7 光源 定制光学自适应光源 5套
8 检测平台 专业光学玻璃载台 1套
9 伺服电机 松下·PANASONIC 1套
10 控制系统 盈泰德定制 1套
11 PLC运动协作 松下·PANASONIC 1套

样件测试图片:

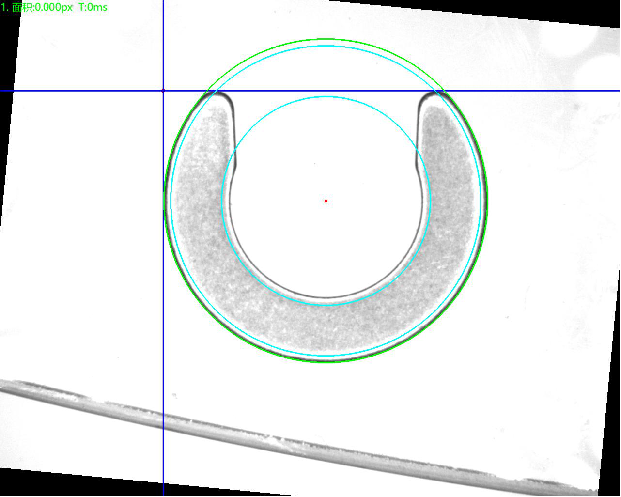

1.底部正光检测原图:冲压件视觉检测(五金冲压件外观视觉检测设备)-机器视觉_视觉检测设备_3D视觉_缺陷检测底部正光检测良品分析图:OK
冲压件视觉检测(五金冲压件外观视觉检测设备)-机器视觉_视觉检测设备_3D视觉_缺陷检测底部正光检测不良品分析图:NG 不良原因:脏污冲压件视觉检测(五金冲压件外观视觉检测设备)-机器视觉_视觉检测设备_3D视觉_缺陷检测
底部正光检测不良品分析图:NG 不良原因:脏污
冲压件视觉检测(五金冲压件外观视觉检测设备)-机器视觉_视觉检测设备_3D视觉_缺陷检测

底部蓝光检测原图:

冲压件视觉检测(五金冲压件外观视觉检测设备)-机器视觉_视觉检测设备_3D视觉_缺陷检测底部蓝光检测良品分析图:OK
冲压件视觉检测(五金冲压件外观视觉检测设备)-机器视觉_视觉检测设备_3D视觉_缺陷检测底部蓝光检测不良品分析图:NG 不良原因:压伤
冲压件视觉检测(五金冲压件外观视觉检测设备)-机器视觉_视觉检测设备_3D视觉_缺陷检测顶部正光检测原图:
冲压件视觉检测(五金冲压件外观视觉检测设备)-机器视觉_视觉检测设备_3D视觉_缺陷检测顶部正光检测良品分析图:OK
冲压件视觉检测(五金冲压件外观视觉检测设备)-机器视觉_视觉检测设备_3D视觉_缺陷检测顶部正光检测不良品分析图:NG 不良原因:脏污
冲压件视觉检测(五金冲压件外观视觉检测设备)-机器视觉_视觉检测设备_3D视觉_缺陷检测

盈泰德科技精研的视觉检测设备可应用于精密五金冲压件外观检测,五金产品缺陷筛选等一系列产品,如果你的工业生产线中,可能需要用到机器视觉检测方面的技术,那么不妨和我们盈泰德科技聊聊,我们会先根据你的需求分析,免费从一个专业的角度来给你一个合适的方案,再听取你的意见,即使没达成合作,我们也希望能多认识个朋友。
